ZCQ型自吸式磁力驅動泵既有CQ型磁力泵全密封、無泄漏、耐腐蝕的特點。又集自吸于一身，不需底閥和引灌水，自吸高度4米，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位，抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
ZCQ型磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，工藝良好，具有全密封，無泄漏，耐腐蝕的特點，其性能良好．磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便．可廣泛應用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送，選用此泵則更為理想．

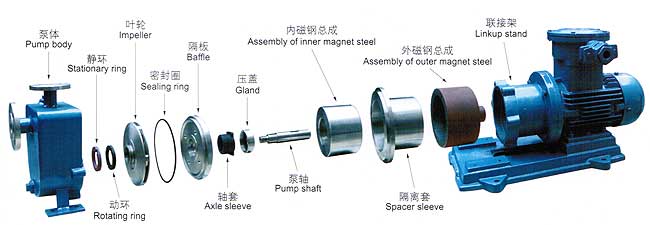

ZCQ型自吸式磁力泵（工作原理） 本泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣氷混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內， 經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
| 型號 | 口徑 | 流量 (m3/h) | 揚程 | 電機功率 (kW) | 電壓 | 材質 | |
|---|---|---|---|---|---|---|---|
| 進口 | 出口 | (V) | |||||
| ZCQ20-12-100 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | 不銹鋼 |
| ZCQ25-20-115 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | |
| ZCQ32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | |
| ZCQ32-25-145 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | |
| ZCQ40-32-132 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
| ZCQ40-32-160 | 40 | 32 | 12 | 32 | 4 | 380 | |
| ZCQ50-40-145 | 50 | 40 | 14.4 | 25 | 4 | 380 | |
| ZCQ50-40-160 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
| ZCQ50-40-200 | 50 | 40 | 7.8 | 50 | 5.5 | 380 | |
| ZCQ65-50-145 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | |
| ZCQ65-50-160 | 65 | 50 | 27 | 32 | 7.5 | 380 | |
| ZCQ80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
| ZCQ80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
| ZCQ80-65-200 | 80 | 65 | 50 | 50 | 18.5 | 380 | |
| 注:每個型號都可配防爆電機 | |||||||
可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。
ZCQ型自吸式磁力驅動泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集皂吸于一身，不需底閥和引灌水，自吸高度4米。該磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便。
1.開箱后檢查泵銘牌，校對ZCQ型自吸式磁力驅動泵主要參數是否與使用要求相符。
2.自吸泵應水平安裝，泵體不得承受管路重量。
3.泵與管路應保持良好的密封。 ZCQ型自吸式磁力泵（安裝尺寸） 本數據僅供參考。
