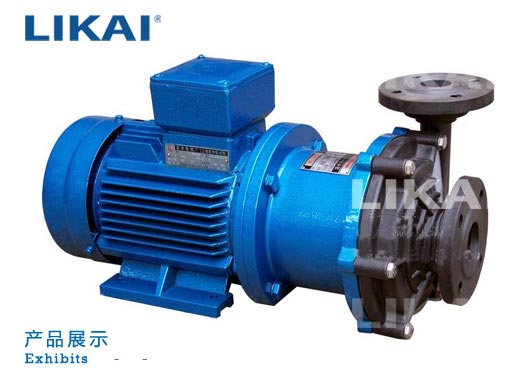

CQF型工程塑料磁力驅動泵(簡稱磁力泵)，是應用現代磁學原理，將永磁聯軸器的工作原理用于離心泵的產品，磁力泵以靜密封取代動密封,使泵的過流部件處于密封狀態,解決了其它泵的機械密封無法避免的跑、冒、滴之弊病。磁力泵選用耐腐蝕、高強度的工程塑料、鋼玉陶瓷、不銹鋼作為制造材料,因此它具有良好的抗腐蝕性能,并可以使被輸送介質免受污染。
CQF型磁力驅動泵（簡稱磁力泵）是將永磁聯軸器的工作原理用于離心泵的產品，設計合理，工藝良好，具有全密封，無泄漏，耐腐蝕的特點。
磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造材料，因此它具有良好的抗腐蝕性能，并可以使實輸送介質免受污染。
| 型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 | |
|---|---|---|---|---|---|---|---|
| 進口 | 出口 | ||||||
| 10CQF-3 | 10 | 8 | 0.9 | 3 | 0.01 | 220 | 工 程 塑 料 |
| 14CQF-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | |
| 16CQF-8 | 15 | 15 | 1.5 | 8 | 0.12 | 220/380 | |
| 20CQF-12 | 25 | 18 | 3 | 12 | 0.37 | 220/380 | |
| 25CQF-15 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | |
| 32CQF-15 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | |
| 32CQF-25 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | |
| 40CQF-20 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | |
| 50CQF-25 | 50 | 40 | 14.4 | 25 | 3 | 380 | |
| 50CQF-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | |
| 65CQF-25 | 65 | 50 | 25 | 25 | 5.5 | 380 | |
| 65CQF-32 | 65 | 50 | 25 | 32 | 5.5 | 380 | |
| 注:表中20CQF-12---65CQF-32都可配防爆電機 | |||||||
磁力泵以靜密封取代動密封，使泵的過流部件處于密封狀態，解決了其它泵的機械密封無法避免的跑，冒，滴之蔽病，磁力泵選用耐腐蝕，鋼玉陶磁，增強聚丙稀作為制造材料，因此它具有良好的抗腐蝕性能，并可以使實輸送介質免受污染。
產品用途： 磁力泵結構緊湊，外型美觀，體積小，躁聲低，運行可靠，使用維修方便。可廣泛用于化工，制藥，石油，電鍍，食品，電影照相洗印，科研機構，國防工業等單位抽送酸，堿液，油類稀有貴重液，毒液，揮發性液體，以及循環水設備配套，過率機配套。特別是易漏，易燃，易爆液體的抽送。防爆電動機選用此泵則更為理想。

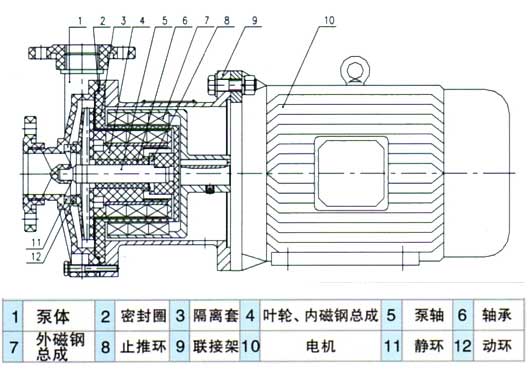

CQF型塑料磁力泵結構圖
