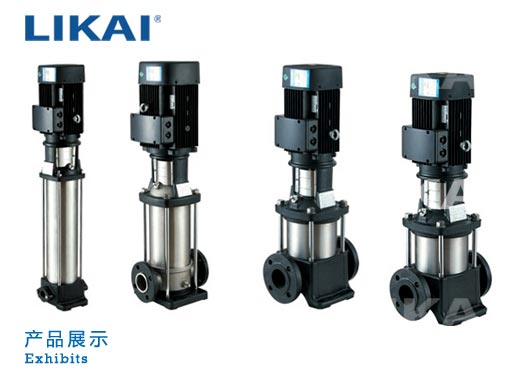

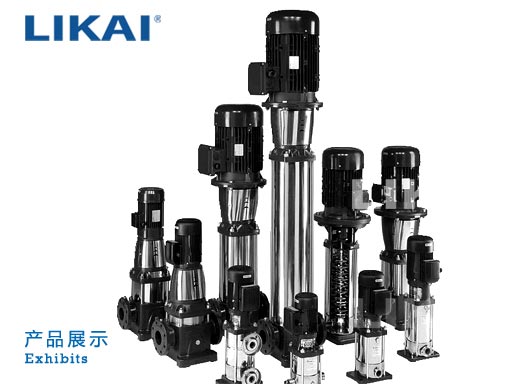

LG型立式多級離心泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵；也適用于化工流程冷卻塔的自動補水；系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用。
LG型高層建筑多級給水泵，系立式單吸多級分段式離心泵，供輸送常溫清水及物理化學性質類似于清水的液體。
LG系列泵為立式安裝，電機軸與泵軸通過爪型連軸器聯接，具有結構緊湊、噪音低、占地面積小等優點。
本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。
1、水力模型良好：效率高，性能范圍廣。
2、更少的運行、維修費用：采用良好機械密封，耐磨損、無泄漏、使用壽命長，故障率低，具有更少的運行維修費用。
3、獨特部件、降低噪音：獨特的水力部件設計，良好的過流性能，大大減少流動噪音。
4、立式結構，占地面積小。
流量：3.0-50m3/h；
揚程：20-150m；
功率：0.75-30kw；
轉速：2900r/min；
口徑：φ25-φ80；
溫度范圍：0-+80℃；
工作壓力：≤1.2Mpa。
| 型 號 | 流 量 | 揚 程 | 轉 速 | 功 率(kW) | 效 率 | 必 需 | 葉輪外徑 | |
|---|---|---|---|---|---|---|---|---|
| (m3/h) | (m) | (r/min) | 軸功率 | 電機功率 | (%) | 汽蝕余量 | (mm) | |
| 25LG3-10×2 | 3 | 20 | 2900 | 0.39 | 0.75 | 42 | 2 | 98 |
| 25LG3-10×3 | 3 | 30 | 2900 | 0.58 | 1.1 | 42 | 2 | 98 |
| 25LG3-10×4 | 3 | 40 | 2900 | 0.78 | 1.5 | 42 | 2 | 98 |
| 25LG3-10×5 | 3 | 50 | 2900 | 0.97 | 1.5 | 42 | 2 | 98 |
| 25LG3-10×6 | 3 | 60 | 2900 | 1.17 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×7 | 3 | 70 | 2900 | 1.36 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×8 | 3 | 80 | 2900 | 1.56 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×9 | 3 | 90 | 2900 | 1.75 | 2.2 | 42 | 2 | 98 |
| 25LG3-10×10 | 3 | 100 | 2900 | 1.95 | 3 | 42 | 2 | 98 |
| 25LG3-10×11 | 3 | 110 | 2900 | 2.14 | 3 | 42 | 2 | 98 |
| 25LG3-10×12 | 3 | 120 | 2900 | 2.33 | 4 | 42 | 2 | 98 |
| 25LG3-10×13 | 3 | 130 | 2900 | 2.53 | 4 | 42 | 2 | 98 |
| 25LG3-10×14 | 3 | 140 | 2900 | 2.72 | 4 | 42 | 2 | 98 |
| 25LG3-10×15 | 3 | 150 | 2900 | 2.92 | 4 | 42 | 2 | 98 |
| 32LG6.5-15×2 | 6.5 | 30 | 2900 | 1 | 1.5 | 53 | 2.4 | 116 |
| 32LG6.5-15×3 | 6.5 | 45 | 2900 | 1.5 | 2.2 | 53 | 2.4 | 116 |
| 32LG6.5-15×4 | 6.5 | 60 | 2900 | 2 | 3 | 53 | 2.4 | 116 |
| 32LG6.5-15×5 | 6.5 | 75 | 2900 | 2.5 | 4 | 53 | 2.4 | 116 |
| 32LG6.5-15×6 | 6.5 | 90 | 2900 | 3 | 4 | 53 | 2.4 | 116 |
| 32LG6.5-15×7 | 6.5 | 105 | 2900 | 3.5 | 5.5 | 53 | 2.4 | 116 |
| 32LG6.5-15×8 | 6.5 | 120 | 2900 | 4 | 5.5 | 53 | 2.4 | 116 |
| 40LG12-15×2 | 12 | 30 | 2900 | 1.63 | 2.2 | 60 | 2.9 | 120 |
| 40LG12-15×3 | 12 | 45 | 2900 | 2.45 | 3 | 60 | 2.9 | 120 |
| 40LG12-15×4 | 12 | 60 | 2900 | 3.27 | 4 | 60 | 2.9 | 120 |
| 40LG12-15×5 | 12 | 75 | 2900 | 4.08 | 5.5 | 60 | 2.9 | 120 |
| 40LG12-15×6 | 12 | 90 | 2900 | 4.9 | 5.5 | 60 | 2.9 | 120 |
| 40LG12-15×7 | 12 | 105 | 2900 | 5.72 | 7.5 | 60 | 2.9 | 120 |
| 40LG12-15×8 | 12 | 120 | 2900 | 6.54 | 7.5 | 60 | 2.9 | 120 |
| 50LG24-20×2 | 24 | 40 | 2950 | 3.79 | 5.5 | 69 | 3.15 | 134 |
| 50LG24-20×3 | 24 | 60 | 2950 | 5.68 | 7.5 | 69 | 3.15 | 134 |
| 50LG24-20×4 | 24 | 80 | 2950 | 7.58 | 11 | 69 | 3.15 | 134 |
| 50LG24-20×5 | 24 | 100 | 2950 | 9.47 | 11 | 69 | 3.15 | 134 |
| 50LG24-20×6 | 24 | 120 | 2950 | 11.37 | 15 | 69 | 3.15 | 134 |
| 65LG36-20×2 | 36 | 40 | 2950 | 5.41 | 7.5 | 72.5 | 3.4 | 136 |
| 65LG36-20×3 | 36 | 60 | 2950 | 8.11 | 11 | 72.5 | 3.4 | 136 |
| 65LG36-20×4 | 36 | 80 | 2950 | 10.82 | 15 | 72.5 | 3.4 | 136 |
| 65LG36-20×5 | 36 | 100 | 2950 | 13.52 | 18.5 | 72.5 | 3.4 | 136 |
| 65LG36-20×6 | 36 | 120 | 2950 | 16.23 | 22 | 72.5 | 3.4 | 136 |
| 80LG50-20×2 | 50 | 40 | 2950 | 7.26 | 11 | 75 | 3.8 | 135 |
| 80LG50-20×3 | 50 | 60 | 2950 | 10.89 | 15 | 75 | 3.8 | 135 |
| 80LG50-20×4 | 50 | 80 | 2950 | 14.52 | 18.5 | 75 | 3.8 | 135 |
| 80LG50-20×5 | 50 | 100 | 2950 | 18.16 | 22 | 75 | 3.8 | 135 |
| 80LG50-20×6 | 50 | 120 | 2950 | 21.78 | 30 | 75 | 3.8 | 135 |
主要應用于高層建筑供水，也可應用于廠礦、企業給排水以及低壓鍋爐循環用水。
結構說明 LG型多級泵為立式結構，其吸入口位于泵座上.吐出口位于后段上.呈180°。水平方向布置.根據需要.吸入口和吐出口也可以呈0° 90°270°布置.可根據揚程的需要選擇水泵的級數。（見泵外形安裝尺寸圖） LG型泵的主要零件有：泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸、軸承、軸套、密封環、平衡鼓、平衡鼓套等。(25LG、32LG、40LG三種泵沒有平衡鼓和平衡鼓套，而設有水封環裝在填料腔的底部。 泵座、中段、后段、葉輪、導葉套、導葉、后導葉、支座、電機座、軸套乙、密封環均為不銹鐵制成。泵軸為優質合金結構鋼制成，中間有葉輪、軸套乙、平衡鼓、用鍵和小圓螺母固定在軸上組成轉子部件.軸的下端裝有軸套甲與滑動軸套相82合，軸的上端裝有兩個角接觸球軸承，借以支承轉子部件，泵軸的上端與電機軸的下端通過爪型眹軸器聯接。 密封裝置采用軟填料密封和機械密封。在采用軟填料密封時與之相磨擦的軸套丙為優質軸承鋼制成，并經淬火處理，以增加面磨性。 葉輪為不銹鐵制成.由于葉輪前后受壓不等，必然存在軸向力.此軸向力絕大部分由平衡鼓來承擔。（25LG、32LG、40LG則由水封環組成平衝管路承擔），其余小部分殘余軸向力由軸上端的兩個角接觸球軸承來承受.由平衡鼓和平衝鼓套組成的平衡裝置.磨損后可以更換。 在泵座、中段上分別裝有密封環和口環、用以減少高壓水漏回逬水部分，密封環磨損后可更換。 泵上端的角接觸球軸承用鈣基黃油潤滑，下端的滑動軸承（軸瓦）以泵輸送的液體潤滑，泵的旋轉方向，從電機端看為逆時針方向轉動。
